Peces i insercions incrustades per a la construcció de formigó prefabricat
Les peces d'acer i les insercions incrustades proporcionen punts de connexió de càrrega-molts directament als elements de formigó durant la producció en fàbrica. Aquests components transfereixen les càrregues de cisalla, tracció i compressió de l'acer secundària, façanes estructurals o elements de formigó adjacents a l'estructura principal.
En substituir els ancoratges mecànics o químics posteriors-perforats per incrustacions de fàbrica-, els productors de prefabricats i els contractistes generals eliminen la perforació de camp, eviten danys a les barres d'armadura, redueixen les hores de treball al lloc de treball i mantenen la integritat del disseny estructural.
-
![Fundició-En marcs d'acer]()

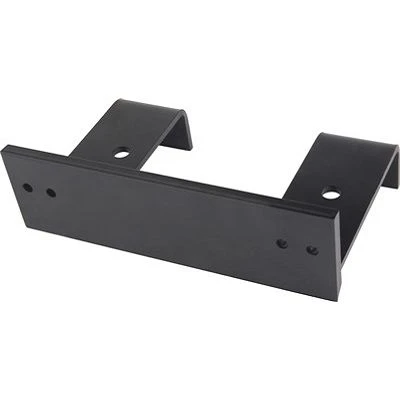

Fundició-En marcs d'acerLa fosa-en marcs d'acer són conjunts d'encaixament estructural prefabricats en elements prefabricats de formigó per proporcionar punts de fixació de càrrega elevada-, protecció de vores i una alineació precisa de la interfície mecànica....veure més -
![Taques d'acer incrustades]()
Taques d'acer incrustadesLes taques d'acer incrustats es fan-en components de connexió d'acer estructural fabricats a partir de plaques-laminades en calent i tacs d'ancoratge soldats o llaços d'armadura. Col·locades a l'interior de cofres prefabricades de...veure més -
![Canals d'acer encastats]()
Canals d'acer encastatsEls canals d'acer incrustats (fosos-en canals) proporcionen punts d'ancoratge ajustables i d'alta capacitat-dins d'estructures de formigó prefabricades i colades-in situ-. Col·locats directament dins de l'encofrat abans de l'abocament...veure més -
![Plaques de soldadura incrustades]()
Plaques de soldadura incrustadesLes plaques de soldadura incrustades són plaques d'acer estructural soldades a tacs amb cap, barres deformades o corretges d'ancoratge, colades a ras o projectades en elements de formigó prefabricats i colats-al lloc-. Funcionen com a...veure més -
![Suports d'acer incrustats]()
Suports d'acer incrustatsEls suports d'acer incrustats són elements de connexió estructural colats directament en components de formigó o ancorats mitjançant canals-preestablerts durant la fabricació de formigó prefabricat. Transfereixen càrregues estructurals...veure més -
![Angles d'acer incrustats]()
Angles d'acer incrustatsEls angles d'acer incrustats són perfils d'acer estructural amb connectors soldats o ancorats mecànicament, colats directament en elements prefabricats de formigó. Transfereixen càrregues estructurals, incloses les forces de cisalla,...veure més
Gamma de productes
Angles d'acer incrustats
Finalitat:Protegiu les vores de la llosa i de la columna de l'esquinçament; proporcionar superfícies de soldadura contínues al llarg de les vores de la llosa o la part superior de les parets.
Configuracions:Angles estructurals de cames iguals o desiguals equipats amb tacs sense cap soldat, ancoratges de barra deformats o cues de barres d'armadura doblegades.
Dimensions comunes:de 75 x 75 x 6 mm a 150 x 150 x 12 mm; longituds personalitzades fins a 6.000 mm.
Suports d'acer incrustats
Finalitat:Transfereix càrregues de cisalla vertical concentrades pesades i forces horitzontals des de bigues estructurals, espigues o panells de façana.
Configuracions:Conjunts de plaques rígides fabricats-personalitzats, suports amb fuelle i suports de llibre major ajustables.
Dimensions comunes:Gruix de la placa de 10 mm a 30 mm amb conjunts d'ancoratge integrats adaptats als requisits de distància-de vora.
Plaques de soldadura incrustades
Finalitat:Plaques d'acer-muntades a ras per a connexions de soldadura de camp entre un panell prefabricat-a-, panell-a-columna o panell-a-acer-juncions.
Configuracions:Plaques de geometria rectangular, quadrada o personalitzada equipades amb ancoratges automàtics-bases-soldats (tacs amb cap) o cues de barres d'armadura soldades-soldades.
Dimensions comunes:de 100 x 100 x 8 mm a 400 x 400 x 20 mm; diàmetres de tacs de 10 mm a 22 mm.
Canals d'acer encastats
Finalitat:Canals d'ancoratge continus a ras de superfície-permeten fixacions de cargols ajustables sense perforació ni soldadura de camp.
Configuracions:Seccions de canal de perfil C{-amb puntes d'ancoratge soldades, cargols I- o ancoratges amb cap; es subministra amb farciments d'escuma per evitar l'entrada de formigó durant l'abocament.
Dimensions comunes:Perfils que coincideixen amb les classes de càrrega internacionals (28/15, 38/17, 40/22, 50/30, 52/34, 72/48).
Taques d'acer incrustades
Finalitat:Pestanyes de connexió compactes per a transferències de cisalla localitzades, accessoris de reforç i clips d'alineació de panells.
Configuracions:Plaques simples o dobles, suports de forats ranurats i taques de separació roscades.
Dimensions habituals: gruix de la placa de 6 mm a 16 mm amb forats d'alineació pre-perforats o làser-.
Fundició-En marcs d'acer
Finalitat:Proporcionar un suport estructural perimetral rígid i una estabilitat dimensional precisa al voltant de les obertures (portes, finestres, penetracions de conductes mecànics, escotilles d'accés) en panells de paret prefabricats.
Configuracions:Conjunts de marc de canal/angle de quatre-cara o tres- cares equipats amb ancoratges perimetrals exteriors.
Dimensions comunes:Fabricat a mida-per adaptar-se als horaris d'obertura arquitectònics i als gruixos dels panells de paret (de 100 a 350 mm).
Característiques clau del producte
Transferència de càrrega directa:Els tacs amb cap i les barres d'ancoratge deformades transfereixen la tensió i la cisalla directament a la zona de compressió del formigó mitjançant ancoratge mecànic i esforç d'unió.
Gestió de la tolerància dimensional:Les configuracions de forats pre-perforats, ranurats o sobredimensionats compensen les toleràncies d'erecció del lloc de treball de fins a +/- 25 mm.
Disseny de perfil encastat:Les superfícies d'encofrat-queden perfectament planes contra els motlles, cosa que permet un segellat hermètic de l'encofrat i un cop net sense danyar les cares d'encofrat.
Prevenció d'entrada de formigó:Els canals d'ancoratge i els components roscats femenins inclouen farciment d'escuma de polietilè d'alta-densitat (HDPE) o EPS, taps de tires o taps de goma per segellar les parts internes durant la compactació.
Garantia de soldabilitat:Els materials mantenen estrictes valors d'equivalent de carboni (CEV) per garantir la integritat de la soldadura en camp sense esquerdes sota càrregues estructurals.
Especificacions clau
|
Paràmetre |
Valor estàndard / típic |
Notes tècniques |
|
Placa principal / Perfil d'acer |
S235JR, S275JR, S355JR / ASTM A36, A572 Gr 50 |
Plaques d'acer estructural, angles i perfils de canal |
|
Ancores amb capçal |
S235J2+C450 (ISO 13918)/SD1 (AWS D1.1) |
Procés automàtic de soldadura de perns (arc dibuixat). |
|
Ancoratges de barra deformats |
B500B, B500C (EN 10080) / ASTM A615 Gr 60 |
Soldats-soldats per solapa o flaix-soldats a fons a les plaques base |
|
Gruix de galvanització |
55 um - 85 um (390 g/m2 - 610 g/m2) |
ISO 1461/ASTM A123 post-procés d'immersió en calent |
|
Electro{0}}zincat |
8 um - 12 um |
ISO 2081 (per a exposició interior o temporal) |
|
Graus d'acer inoxidable |
1.4301 (AISI 304), 1.4401/1.4404 (AISI 316/316L) |
Per a juntes d'alta-corrosió o façanes exteriors |
|
Tolerància de fabricació |
EN 1090-2 EXC2 / EXC3 |
Longitud total +/- 2 mm, posició del tac +/- 1.5 mm |
|
Prova de soldadura de perns |
ISO 14555 / AWS D1.1 Clàusula 7 |
Prova de flexió directa (60 graus) i prova de càrrega de tracció |
Aplicacions
Marcs estructurals prefabricats:Unió de bigues-a-columna i columna-a-connexions de fonamentació mitjançant plaques-soldades o cargolades.
Façanes arquitectòniques i de mur cortina:Els suports de muntatge i els canals d'ancoratge continus colats en bigues d'espàrrec i vores de llosa per a lligams de paret exterior.
Parcs industrials i logístics:Angles de vora de la llosa del sòl d'alta-durabilitat, incrustacions del marc de l'anivellador de moll i accessoris de bigues de pista de grua.
Túnels d'infraestructura i serveis públics:Canals continus per muntar bastidors de canonades, safates de cables i conductes de ventilació sense perforar.
Carcassa modular de formigó prefabricat:Claus de cisalla del panell de paret-a-panel de paret i panell de paret-a-del sòl i connexions de plaques d'unió.
Consideracions de selecció i disseny
Tipus de càrrega i direccions
Cisalla contra tensió:Els tacs de capçal manegen el cisallament i la tensió combinats fins als límits d'encaixament estàndard. Les condicions de vora profund o les càrregues de cisalla pesades requereixen ancoratges de barres deformades soldades que s'estenen més enllà del con de trencament del formigó.
Càrregues dinàmiques i sísmiques:S'han d'especificar barres d'ancoratge soldades per arc submergit o totalment penetrades quan els codis de construcció regionals requereixen fatiga o ductilitat sísmica (per exemple, Eurocodi 2 Part 4 / ACI 318 Apèndix D).
Distàncies de vora i geometria del formigó
La capacitat de trencament del formigó disminueix a mesura que els tacs d'ancoratge s'apropen a les vores de la llosa o del panell.
Panells prims (< 120 mm) require short, large-diameter headed studs or offset anchor configurations to prevent back-face blowouts during vibration.
Categories de corrosió (ISO 12944)
C1–C2 (sec intern):Acer d'acabat de fresat o imprimació aplicada a la botiga-.
C3–C4 (Atmosfèric / Humit extern):Hot-dip galvanized (>55 um).
C5/Marí (costera/químic):Acer inoxidable austenític (1.4404 / AISI 316L).
Galvanització i fragilització de l'hidrogen
High-strength steel components (>1000 MPa) s'ha de recobrir mecànicament de zinc-o decapat-àcid amb inhibidors controlats per evitar la fragilització de l'hidrogen durant la galvanització per immersió-calent.
Qualitat i inspecció
Traçabilitat de matèries primeres:Informes de proves de molí (MTR / EN 10204 3.1) proporcionats per a totes les plaques, perfils i barres d'ancoratge, fent un seguiment dels números de calor fins a la fàbrica d'acer.
Prova de soldadura de perns:Proves de conformitat amb ISO 14555. Les proves de producció inclouen proves diàries de flexió de 60 graus en tacs de mostra per verificar la fusió completa al coll de soldadura.
Proves no-destructives (NDT):Proves de partícules magnètiques (MT) i proves d'ultrasons (UT) en soldadures estructurals crítiques (per exemple, esculls de suport, connexions de plaques d'ancoratge pesades).
Comprovacions de gruix de galvanització:Mesura de calibre magnètic segons ISO 2178 per verificar el gruix mínim de la capa de zinc a totes les cares funcionals.
Verificació dimensional:Les plantilles d'inspecció i la mesura de coordenades 3D asseguren el pas del forat, la quadratura dels tacs i la planitud general de la placa (< 1.5 mm distortion across 1,000 mm).
Opcions de subministrament i personalització
Geometria personalitzada:Tall per làser, punxonat CNC i plegat robòtic per a contorns de plaques complexos, plaques d'incrustació inclinades i conjunts de suports multi-eix.
Tipus de fixació d'ancoratge:
Tacs de capçal soldats automàticament (de 10 mm a 22 mm de diàmetre)
Acobladors de barres d'armadura roscades soldats a suports de plaques
Cues d'armadura deformades rectes o doblegades (de 10 mm a 32 mm de diàmetre)
Endolls roscats femenins enganxats o soldats
Accessoris de fixació d'encofrat:Forats d'ungles pre-perforats-, plaques de fixació magnètiques o brides d'ungles de plàstic-per fixar les incrustacions contra motlles de fusta o d'acer.
Tractaments superficials:Acabat de molí simple, imprimació de taller, electro-galvanitzat, galvanitzat-per immersió en calent o acer inoxidable passivat.
Què haurien de proporcionar els compradors per a la cotització
Per rebre una revisió d'enginyeria precisa i una oferta comercial en un termini de 24 a 48 hores, proporcioneu els detalls següents:
Dibuixos detallats
Fitxers PDF o DWG que mostren les dimensions de la placa, els patrons de forats, els xamfers i la disposició de l'ancoratge (diàmetre, longitud i col·locació).
01
Especificacions del material
Qualitat d'acer requerida (per exemple, S235JR, S355JR, A36, inoxidable 316) i estàndard d'acer de barra d'ancoratge.
02
Acabat superficial
Acabat del molí, galvanitzat en calent-(especifiqueu el gruix de la capa o estàndard), zincat-o imprimat.
03
Requisits de quantitat
Volum per línia d'articles i programes d'enviament de lots projectats.
04
Requisits de qualitat i proves
Necessitat de MTR 3.1, informes d'END, certificats de prova de flexió o inspecció de tercers-(p. ex., SGS, TÜV).
05
Preguntes freqüents
Sol·licita un pressupost
Envieu els vostres dibuixos CAD, els requisits de materials i les quantitats estimades del projecte per rebre una avaluació tècnica detallada i una proposta competitiva.
Temps de resposta tècnica:24-48 hores
Formats de dibuix acceptats:DWG, DXF, PDF, STEP
Suport a l'enginyeria:Detalls de connexió, revisió de tolerància i equivalència de materials per a estàndards estrangers
